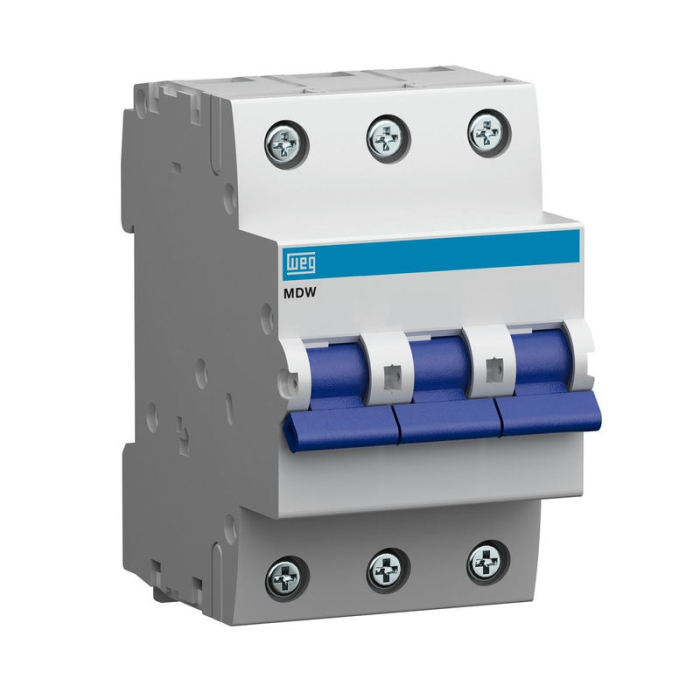

Mini Disjuntor Tripolar Curva B MDW Weg
Mini Disjuntor Tripolar Curva B MDW
Proteção garantida para a instalação elétrica
A linha de minidisjuntores MDW oferece proteção contra sobrecarga e curto-circuito, atendendo as curvas características de disparo B , conforme as normas NBR NM 60898 e NBR IEC 60947-2.
Desenvolvida para aplicações em circuitos de baixa tensão, de corrente contínua ou alternada de 6 a 125A, a linha tem capacidade de interrupção de curto-circuito de até 15 kA (127/440 Vca). Os minidisjuntores WEG possuem o mecanismo de disparo livre, onde o disparo independe da posição da manopla e indicação do estado do disjuntor.
Curva de disparo B
O minidisjuntor de curva B tem como característica o disparo instantâneo para correntes entre 3 a 5 vezes a corrente nominal. Sendo assim, são aplicados principalmente na proteção de circuitos com características resistivas ou com grandes distâncias de cabos envolvidas.
Especificações Técnicas:
- Em conformidade com as Normas: NBR 60898 e NBR IEC 60947-2;
- Tensão máxima de operação Ue: 400 Vca;
- Tensão nominal de isolação Ui: 500 Vca;
- Corrente de Ruptura NBR NM 60898: 5kA (127/220V) | 3kA (230/400V);
- Corrente de Ruptura NBR IEC 60947-2: 5kA (127/220V) | 3kA (230/400V) | 4kA (440V);
- Curva: B;
- Frequência: 50/60 Hz;
- Grau de Proteção: IP20;
- Fixação: Trilho DIN 35 mm.
