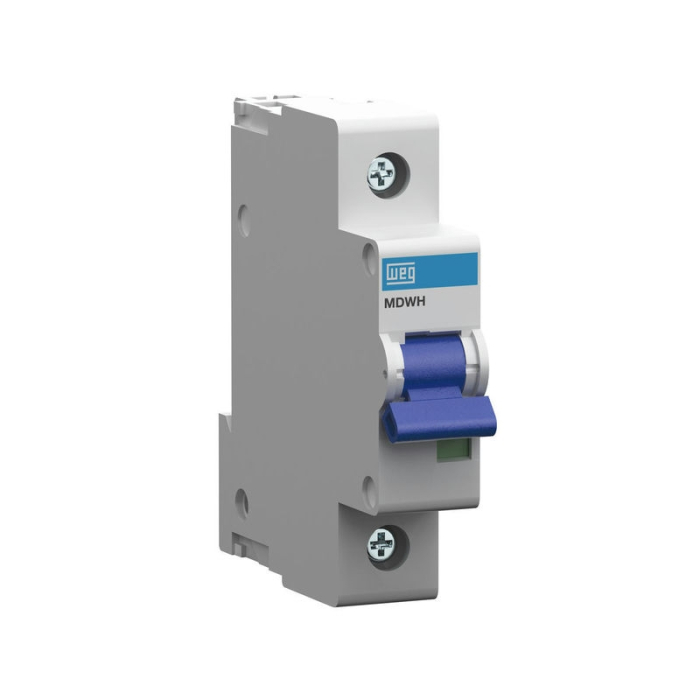

Mini Disjuntor Monopolar Curva C MDWH Weg
Mini Disjuntor Tripolar Curva C MDWH
Proteção garantida para a instalação elétrica
A linha de minidisjuntores MDWH oferece proteção contra sobrecarga e curto-circuito, atendendo a curva de disparo C, conforme as normas NBR NM 60898 e NBR IEC 60947-2.
Desenvolvida para aplicações em circuitos de baixa tensão, de corrente contínua ou alternada de 6 a 63A, a linha tem capacidade de interrupção de curto-circuito de até 15 kA (127/220 Vca). Os minidisjuntores WEG possuem o mecanismo de disparo livre, onde o disparo independe da posição da manopla e indicação do estado do disjuntor.
Curva de disparo C:
O minidisjuntor de curva C tem como característica o disparo instantâneo para correntes entre 5 a 10 vezes a corrente nominal. Sendo assim, são aplicados para a proteção de circuitos com instalação de cargas indutivas.
Especificações Técnicas:
- Em conformidade com as Normas: NBR 60898 e NBR IEC 60947-2;
- Tensão máxima de operação Ue: 440 Vca/250 Vca;
- Tensão nominal de isolação Ui: 500 Vca;
- Corrente de Ruptura NM 60898: 10kA (127/220V) | 10kA-7,5kA (230/400V);
- Corrente de Ruptura IEC 60947-2: 15kA (127/220V) | 10kA (230/400V) | 7,5kA (440V);
- Curva: C;
- Frequência: 50/60 Hz;
- Grau de Proteção: IP20;
- Fixação: Trilho DIN 35 mm.
