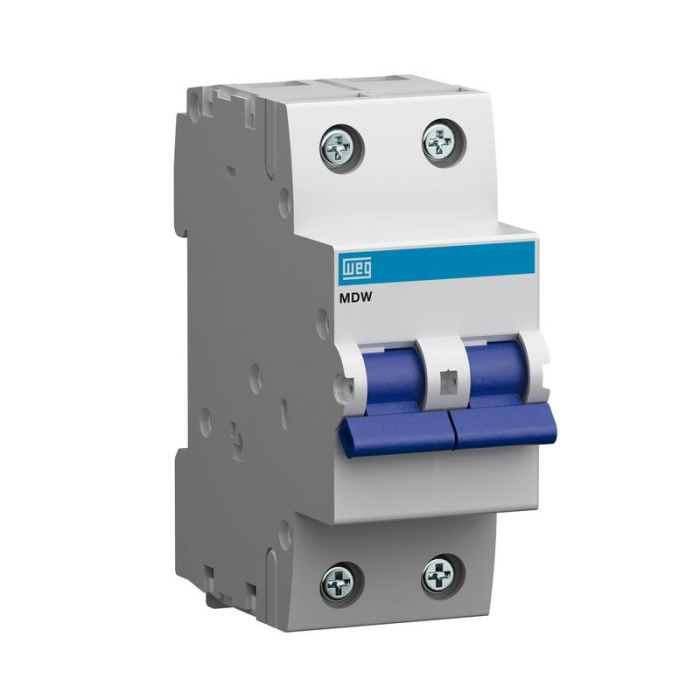

Mini Disjuntor Bipolar Curva C MDW Weg
Mini Disjuntor Bipolar Curva C MDW
Proteção garantida para a instalação elétrica
A linha de minidisjuntores MDW oferece proteção contra sobrecarga e curto-circuito, atendendo as curvas características de disparo C , conforme as normas NBR NM 60898 e NBR IEC 60947-2.
Desenvolvida para aplicações em circuitos de baixa tensão, de corrente contínua ou alternada de 6 a 63A, a linha tem capacidade de interrupção de curto-circuito de até 15 kA (127/220 Vca). Os minidisjuntores WEG possuem o mecanismo de disparo livre, onde o disparo independe da posição da manopla e indicação do estado do disjuntor.
Curva de disparo C
O minidisjuntor de curva C tem como principal característica o disparo instantâneo para correntes entre 5 a 10 vezes a corrente nominal. Por isso, são aplicados na proteção de circuitos com instalação de cargas indutivas.
Especificações Técnicas:
- Em conformidade com as Normas: NBR 60898 e NBR IEC 60947-2;
- Tensão máxima de operação Ue: 440/250V;
- Tensão nominal de isolação Ui: 500 Vca;
- Corrente de Ruptura NBR NM 60898: 5kA (127/220V) | 3kA (230/400V);
- Corrente de Ruptura NBR IEC 60947-2: 3kA-5kA (127/220V) | 3kA-5kA (230/400V) | 3kA 4kA (440V);
- Curva: C;
- Frequência: 50/60 Hz;
- Grau de Proteção: IP20;
- Fixação: Trilho DIN 35 mm.
