Dispositivo de Proteção Contra Surtos Elétricos Exatron

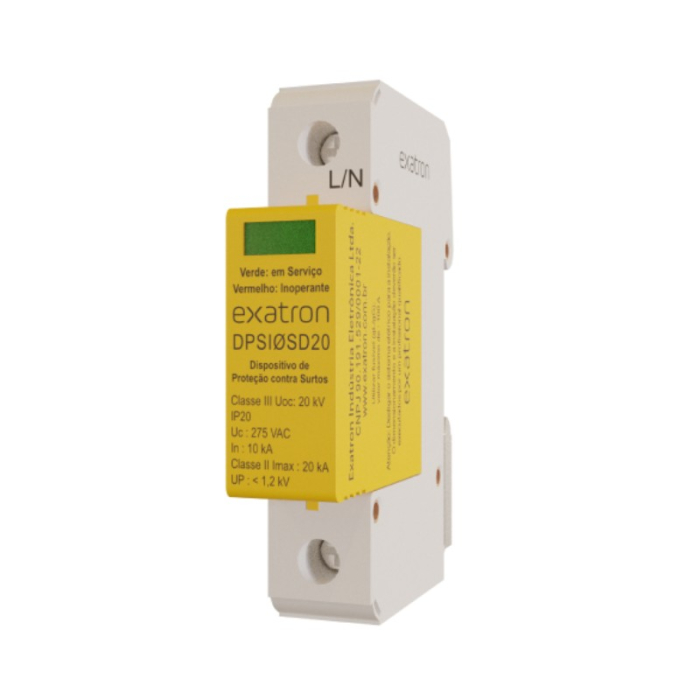

DPS Slim Bivolt Exatron
O Dispositivo de proteção contra surtos slim Bivolt Exatron é um equipamento monopolar com tecnologia MOV (ZnO), capaz de limitar surtos elétricos em instalações de baixa tensão, provocados por descargas atmosféricas e manobras no sistema elétrico.
Este equipamento possui um dispositivo termomecânico que sinaliza o estado de funcionamento.
Para garantir a proteção contínua da linha (rede) na qual o DPS foi instalado, é necessário que seja feito uma inspeção periódica no dispositivo, verificando seu estado de funcionamento.
Se a instalação no CD ou junto do equipamento que se deseja proteger individualmente foi inviável e o DPS tiver que ser instalado distante do ponto de conexão, recomenda-se utilizar o borne do dispositivo como ponto de continuidade para a alimentação da carga a ser protegida, conforme NBR5410. Utilize equipamentos de proteção e ferramentas adequadas na instalação.
A instalação do DPS é em paralelo aos circuitos e não interrompe a corrente elétrica caso o mesmo esteja fora de operação. Tipo de ligação utilizada quando o condutor neutro for aterrado.
Especificações Técnicas:
- Máxima tensão AC de operação contínua (Uc ): 275 V.
- Máxima tensão ceifada @ 1,2 KA : < 750 V.
- Máxima tensão ceifada @ In (Up): < 1,2 kV (20kA) | < 1,4 kV (45kA);
- Resistência de isolamento @ 500 VDC: > 100 MΩ.
- Máxima corrente de descarga Imax (8/20µs): 20kA ~ (20kA) | 45 kA ~ (45 KA);
- Corrente nominal de descarga Imax (8/20µs): 10kA ~ (20kA) | 20 kA ~ (45 KA);
- Máxima energia @ 2 ms: 550 J;
- Tempo de resposta: < 25 ns;
- Temperatura de operação: – 40°C a 80°C;
- Grau de proteção: IP20;
- Seção dos condutores de conexão: 6 a 16 mm²;
- Torque de aperto dos terminais: 5 Nm;
- Fixação: Trilho DIN 35 mm;
- Módulo de reposição plugável;
- DPS Classe 2 e 3.
