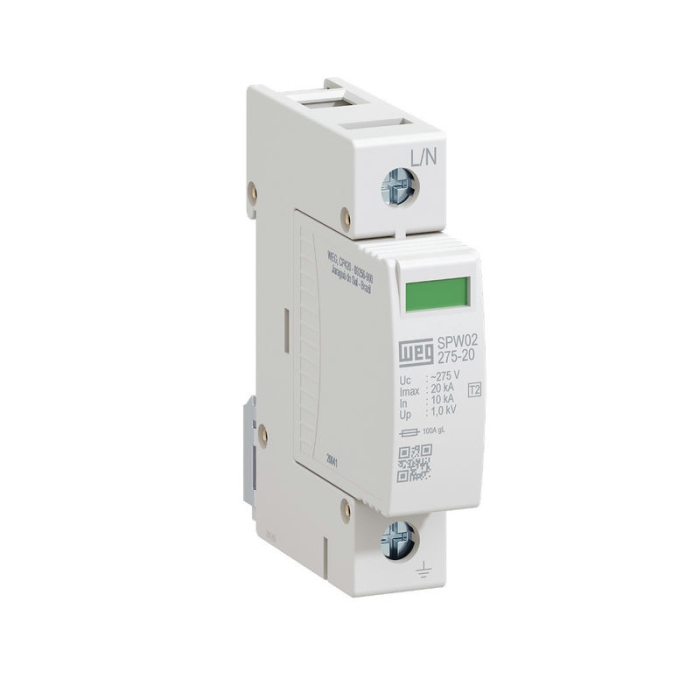

Dispositivo de Proteção Contra Surtos DPS SPW02 275V Weg
DPS SPW02 275V Weg
Segurança e proteção na sua rede elétrica
Os dispositivos de proteção contra surtos (DPS) da linha SPW foram desenvolvidos para a proteção de equipamentos e instalações contra surtos e sobretensões provenientes de descargas diretas ou indiretas na rede elétrica.
Classe de proteção
Os DPS de Classe I são indicados para locais sujeitos a descargas diretas e de alta intensidade, característica típica de instalações e edifícios alimentados diretamente por rede de distribuição aérea, exposta a descarga atmosférica.
Recomenda-se a instalação do DPS classe I no ponto de entrada da rede elétrica na edificação.
Já para os locais onde a rede elétrica está sujeita a descargas atmosféricas indiretas, caso típico de instalações internas de residências e/ou edificações alimentadas por rede elétrica embutida/ subterrânea, são indicados os DPS de Classe II. Recomenda-se sua instalação no quadro de distribuição.
Para os DPS Classes I/II tem-se as duas funções citadas, anteriormente, no mesmo produto. Isto é, proteção contra os efeitos diretos e indiretos provenientes de uma descarga atmosférica.
Especificações Técnicas:
- Norma: IEC 61643;
- Tensão máxima de operação contínua Uc: 275 Vca;
- Nível de proteção Up: 1,0 kV (10 kVA, 20 kVA) | 1,5 kV (40 kVA, 45kVA);
- Frequência: 50/60 Hz;
- Grau de proteção: IP20;
- Fixação: Trilho DIN 35 mm;
- Número de polos: 1 polo;
- Classe de proteção: ll.
